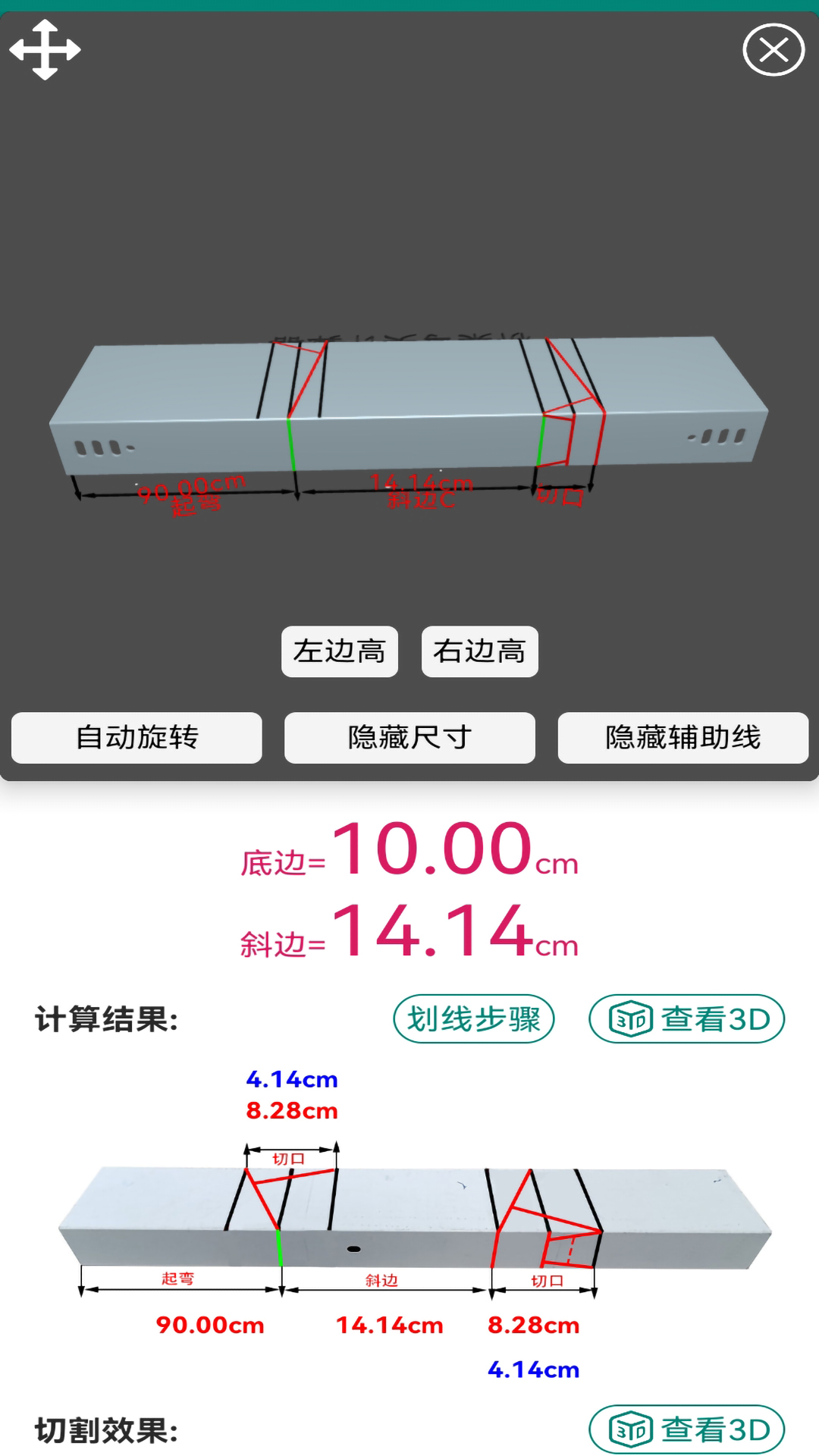

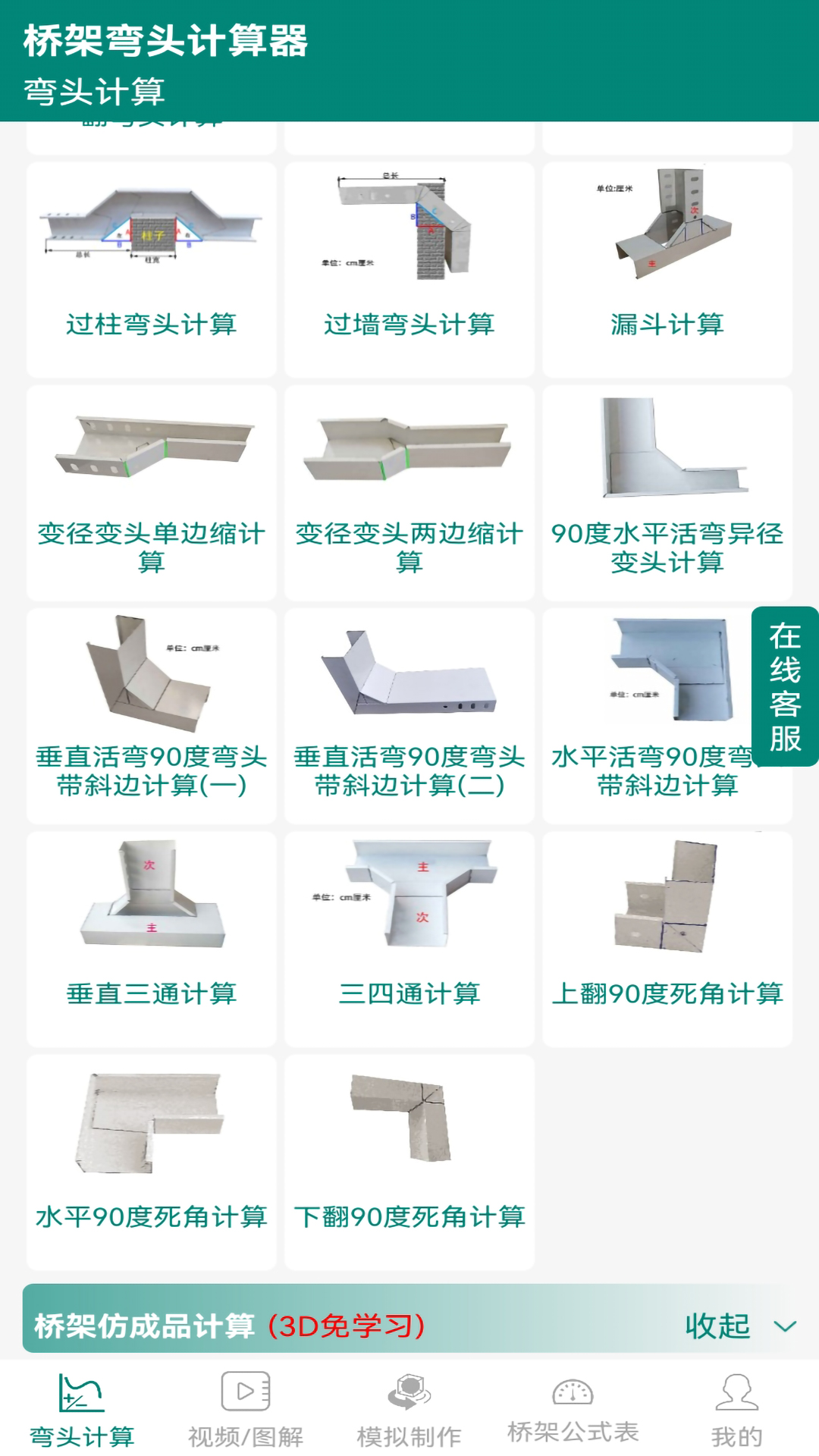

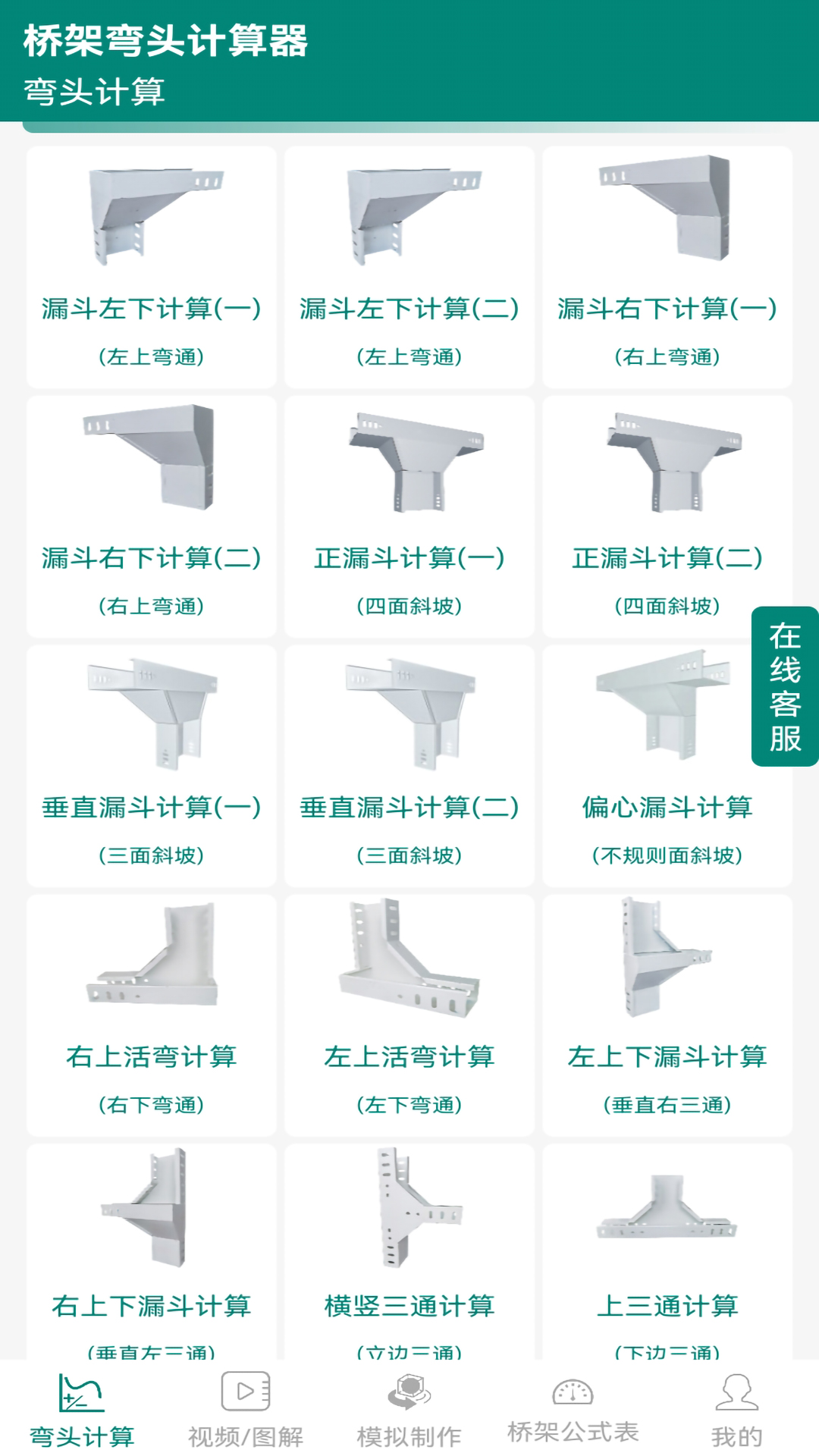

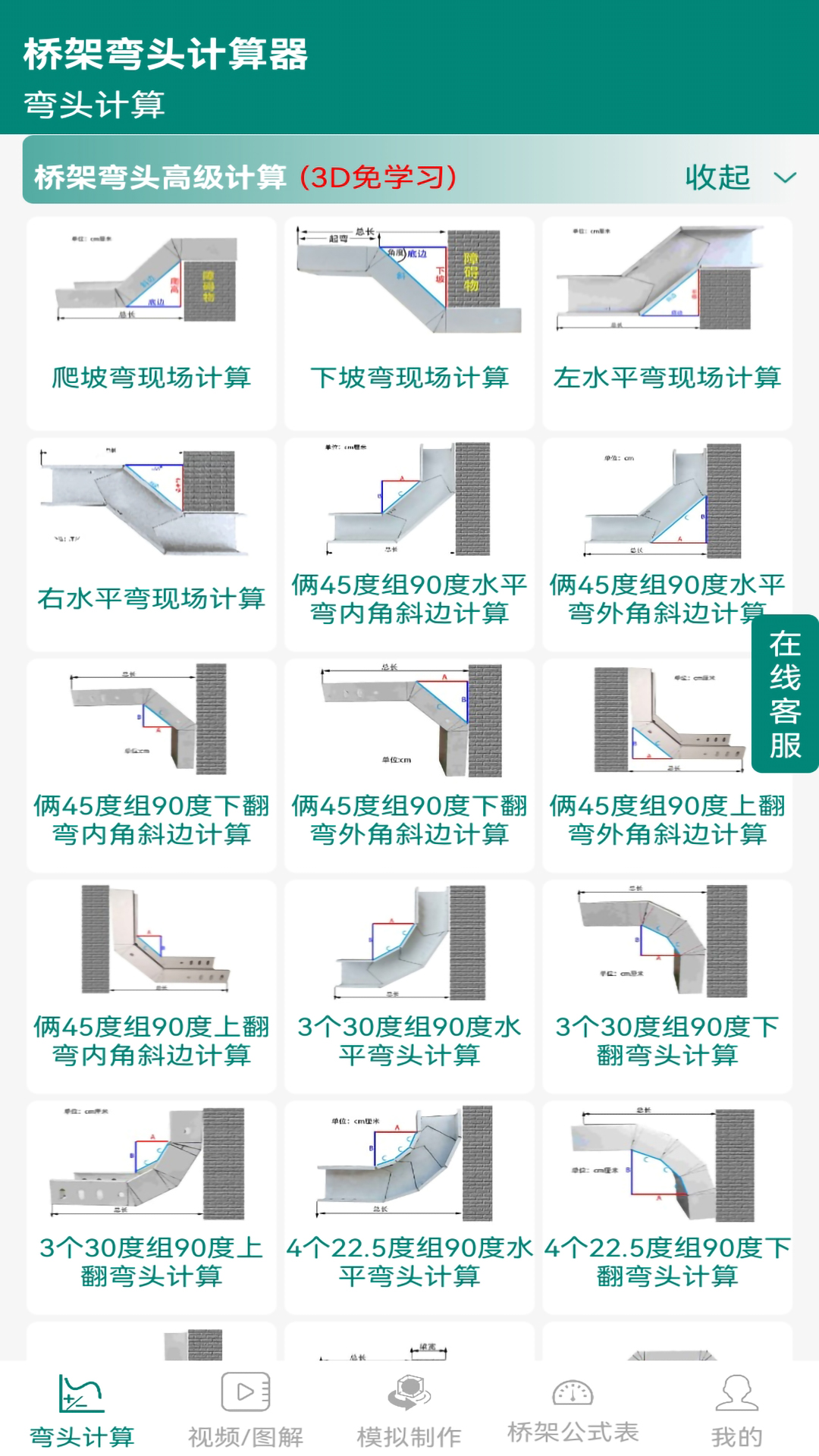

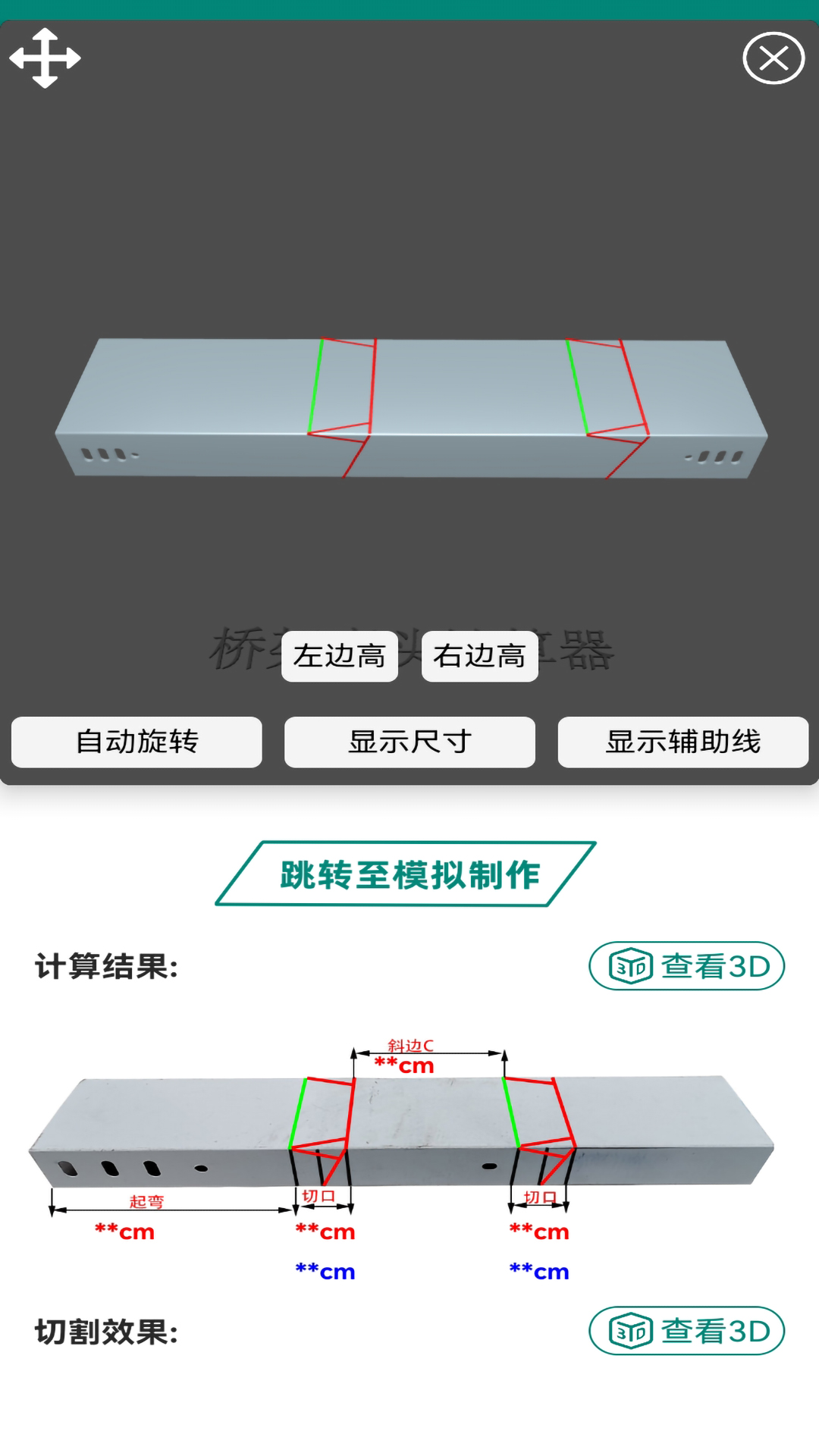

桥架弯头计算器：功能全面使用简单，支持无网络离线使用，功能包括，桥架弯头的做法图解，桥架弯头计算口诀，桥架画法切法介绍，桥架勾股定理计算，桥架下料尺寸的计算，桥架弯头角度计算，桥架爬坡计算，桥架水平弯头计算及多层桥架的计算。

桥架弯头计算公式

45度弯头：斜边=高度x1.4底边=高度

上下翻切口宽度=线槽的侧板高度x 8.1

左右翻切口宽度=线槽的底板宽度x8.1

例如：200（底）x 100（侧）的线槽，在1.5米后要向上翻20厘米（高度），我们可以这样计算：斜边28=20 x 1.4底边20=20上下翻切口度16.2= 200 x 8.1注意：高度就是我们要翻的高度，底边就是弯头做好后弯头的长度，如我们要把我们做好的弯头刚好放到离我们1.5米的支架，就要用到这个底边了，1.5米-20厘米（底边）= 130厘米，则我们可以在130的地方开始做弯头，做好后弯头就正好可以放在1.5米的支架上了，建议留一点因为支架可能不直直接卡死支架就不能往这边调了。

二）30度弯头：

斜边=高度x2底边=高度x1.7上下翻切口宽度=线槽的侧板高度x 5.4左右翻切口宽度=线槽的底板宽度x5.4例如：200（底）x 100（侧）的线槽，在1.5米后要向左翻20厘米（高度），我们可以这样计算：斜边40=20x2底边34 = 20 x 1.7左右翻切口宽度5.4 = 100 x 5.4三）25度弯头：（度数不一定准，只是为了方便称呼，我个人一般使用高度的倍数如1.4倍的弯头，

2倍的变头，3倍，4倍，5倍，个人最常用的弯头角度，这个做小幅度高度的弯头看起来最顺眼，角度也没有45度和30度那么死，好盖盖板和放线，当然得现场有空间，一般这点空间还是有的，大家就不能担心了，也推荐大家使用，不管是效果还是装...懂得，嘿嘿...：斜边=高度x3底边=高度x 2.83上下翻切口宽度=线槽的侧板高度x3.4左右翻切口宽度=线槽的底板宽度x3.4

四）15度的弯头：

斜边=高度x4底边=高度x 3.9（这个比率可能不是非常准，很久没做了，但是也应该错不了多小不会有什么影响，大家可以现场做完量一下验证）上下翻切口宽度=线槽的侧板高度x2左右翻切口宽度=线槽的底板宽度x2.

如果是大线槽或大幅度的高度，推荐大家用这个，因为好放电缆和美观五）10度的弯头：斜边=高度x5底边=高度x4.9（其实到了这个角度，这个比率已经没什么了，都差不多，我以前做了一个7倍的弯头感觉没什么误差）

上下翻切口宽度=线槽的侧板高度x 1.8

左右翻切口宽度=线槽的底板宽度x 1.8

同样大电缆强烈推荐使用，否则如果是自己放电缆或盖槽盖线板就知道花儿为什么这样红了.

六）90度直角弯：

左右翻：中间分开，切线槽的底板宽度

上下翻：中间分开，切线槽的侧板的高度

做法介绍

电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。以下举例说明这些弯头制作方法及公式：例:400×150的桥架做45°“之”字弯从桥架侧面取15cm×0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形 (另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度×1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一 个45°之字弯。90°弯是取要做的那一面的2倍画三角，例如：400×150做水平弯头,则取400×2画三角切掉就行了，如果要做垂直弯头则取150×2。总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是 桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线 ，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。

一、 单个弯头的制作方法：电缆桥架弯头制作方法及公式（绝密图解）

二、 多层等间距等高电缆桥架任意角弯头制作方法

电缆桥架弯头制作方法及公式（绝密图解）制作方法及步骤：

本图的角α值同“一”中角α值；本图的b值与 “一”中的b值不同，为层间距值。

1、制作第一层弯头： 第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。

2、制作第二层弯头：

（1）计算第二层桥架第一个弯头的定位尺寸e： 首先量出第一层桥架定位尺寸d值，则式中：b为层间距，角α值同“一”中角α值；

（2）依照“一”的方法制作第二层弯头的第1个切口α；

（3）计算两个弯头间距c值：式中：b为层间距，a为第一层桥架两个弯头的间距；

（4）依照“一”的方法制作第二层弯头的第2个切口α；

（5）计算补偿尺寸h：h=2 btg1/2α；

3、制作第三层弯头：制作方法同第二层弯头f=e+btg1/2α，g=2btg1/2α+c；

注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
